Дровокол (его также называют станок для заготовки дров) представляет собой механизм, с помощью которого производится торцовка и механический раскол крупных чурок на мелкие поленья, которые удобно использовать в быту.

Дровокол своими руками

Достоинства такого изделия очевидны:

  • это отличная замена тяжелого механического труда по рубке дров;
  • устройство служит очень долго;
  • механизм просто устроен – в нем нет сложных элементов, благодаря чему прост в обслуживании;
  • механизм мобильный – его можно транспортировать в разные места.

Разновидности дровоколов

Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:

  • дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
  • дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.

По сфере применения выделяют дровоколы:

  • бытовые (именно эти дровоколы легче всего изготовить своими руками);
  • промышленные.

Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:

  • бензиновые;
  • электрические;
  • на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);
  • комбинированные (сочетают сразу несколько источников энергии).

По особенностям подачи заготовки существуют дровоколы:

  • вертикальные;
  • горизонтальные;
  • смешанные.

В зависимости от того, можно ли перемещать устройство, бывают:

  • мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
  • стационарные (используются в промышленных масштабах).

Наконец, по принципу работы механизма выделяют:

  • механические дровоколы;
  • реечные (в полено ударяет рейка со специальным наконечником);
  • гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);
  • конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).

Технические характеристики

Дровоколы, выполненные своими руками или на заводе, как механизмы обладают своими параметрами, которые характеризуют их производственные возможности:

  1. Мощность расщепления измеряется количеством оборотов в минуту; в промышленных устройствах достигается 500-700 и более об/мин.
  2. Скорость передвижения поршня измеряется сантиметрами в секунду (5-8 см/сек).
  3. Скорость обратного движения поршня (обычно не более 7-8 см/сек).
  4. Мощность двигателя на электрическом ходу (достигается стандартно 1500-2000 Вт и выше).
  5. Рабочая длина – обычно от полуметра до метра.
  6. Дополнительные функции – дровоколы нередко снабжаются 4-резцовой насадкой, за счет чего производительность установки резко увеличивается. Также некоторые модели укомплектовываются механизмом поднятия стола, что позволяет отрегулировать оптимальную высоту рабочей поверхности.

Дровокол своими руками

В домашних условиях вполне возможно изготовить как самые простые конусные, так и гидравлические дровоколы своими руками.

Преимущества домашней установки

Такие установки, как правило, уступают заводским устройствам в плане мощности и по внешнему виду. Однако для небольших объемов домашнего производства они подходят как нельзя лучше. Преимущества домашних механизмов следующие:

  • они обходятся гораздо дешевле профессиональных машин;
  • собрать их несложно из самых обычных материалов;
  • поскольку сборка производится самостоятельно, то можно учесть все особенности механизма, которые нужны именно вам, под ваши потребности;
  • собирая такое изделие вручную, вы приобретете ценный опыт, который может пригодиться в других хозяйственных делах.

Требования к механизму

В основном любые дровоколы (как выполненные своими руками, так и заводского производства) должны соответствовать набору минимальных требований:

  • Мощность двигателя не менее 2кВт
  • Все стационарные и подвижные элементы изготавливаются из твердой стали.
  • Минимальное расстояние от пола до конуса 80-90 см.
  • В бытовых условиях число оборотов в минуту достаточно 400-500.
  • Габариты подбираются примерно, в стандартном исполнении они примерно равны 854065 см (соответственно длина, ширина и высота).

Изготовление винтового дровокола: пошаговая инструкция и видео

Самый простой вариант дровокола, который можно сделать своими руками, это винтовой.

Устройством можно легко раскалывать чурки практически любых диаметров, что наглядно показано на видео.

Чтобы изготовить его, понадобится минимум инструментов и материалов:

  • стальная станина (основа, к которой будут крепиться все элементы установки);
  • двигатель, мощность которого подбирается по индивидуальным потребностям;
  • вал;
  • понижающий редуктор;
  • конус-насадка с резьбой (его чертеж представлен ниже)

Принципиальный чертеж устройства представлен ниже.

Последовательность действий будет такой:

  1. Прежде всего, необходимо правильно подобрать силовой агрегат – это может быть электродвигатель от другого механизма с развиваемой мощностью от 2-3 кВт. Можно использовать не только электрические агрегаты, но и бензиновый двигатель (например, от мотоблока) мощностью от 7 лошадиных сил.

  2. Далее очень важно определиться с выбором конуса, поскольку именно этот элемент будет раскалывать чурки.

Видеообзор, в котором подробно описывается назначение детали

ОБРАТИТЕ ВНИМАНИЕ. Очень важно подобрать размер бура и оптимальное значение угла наклона конуса. Именно эти факторы и определяют размеры полена – с какими-то из них малые конусы могут не справиться. Ориентировочная таблица представлена ниже.

тип конуса 1,1 1,2 1,3 градус наклона 15 18 длина, мм 220 250 диаметр, мм 75 85 100 глубина раскола, мм 500 600 700
  • Далее нужно правильно собрать подшипниковый узел – для этого приобретается вал с подшипниковыми опорами. Он устанавливается на твердую ровную поверхность. Расстояние выбирается произвольно, обычно вал поднимается над столом не более, чем на 10 см.
  • Видео подшипниковый узел в собранном состоянии можно

    СОВЕТ. Будет правильнее расположить силовую установку под столом, поскольку в этом случае рабочая поверхность полностью изолирована от электродвигателя, и на него не летит щепа и сколы. Это страхует его от ненужных повреждений.

    В полном наборе установка выглядит так.

  • Наконец, установка фиксируется к столу, покрытому стальной пластиной. Конус направляется к обрабатываемым заготовкам, ремень уходит под стол и монтируется с силовым агргегатом.

Как правильно работать с винтовым дровоколом

Прежде чем начать работать с устройством, его нужно прогнать на холостом ходу, чтобы убедиться, что все элементы работают без сбоев, и двигатель набирает нужную мощность.

При работе с винтовым дровоколом нужно соблюдать несколько простых правил:

  1. Чурка подносится к механизму в вертикальном положении.
  2. Высоту рабочей поверхности стола предварительно нужно отрегулировать до нужного уровня. При необходимости кладется доска.
  3. Чурка подводится в прижатом к поверхности состоянии (на весу работать неправильно).
  4. Если чурка большая, то расколу может помешать кора – ее можно предварительно обрубить (особенно это касается березовой бересты).
  5. Если в чурке есть сучки, она имеет неравномерную внутреннюю структуру, лучше начать раскалывать с того места, где внутренние слои дерева устроены проще.

ОБРАТИТЕ ВНИМАНИЕ. Если бур плотно впился в поверхность дерева, но раскола не произошло, нужно немедленно отключить устройство. Конус извлекается вручную или поворотом в обратную сторону с помощью газового ключа (предварительно установка разбирается). Такие случаи возникают редко и связаны они в основном с сучковатыми деревьями. Лучше помочь ручным расколом, после чего снова обработать чурку на дровоколе.

Гидравлический дровокол своими руками: пошаговая инструкция и видео

В отличие от винтового, гидравлический дровокол работает полностью в автоматическом режиме, и задача человека – лишь следить за ходом операции и вовремя поправлять чурки, если нужно.

В данном случае чурка передвигается не за счет силы человека, а гидравлическим механизмом. Он может соединяться с силовой установкой трактора или с другим источником энергии.

Видео: технология сборки своими руками гидравлического дровокола, смонтированного с трактором.

Гидравлический дровокол обладает большей мощностью, соответственно, и изготовить его сложнее, чем конусный.

ЭТО ИНТЕРЕСНО. С помощью такого устройства стандартной мощности можно расколоть примерно 7-10 чурок в минуту (соответственно за час до 60). Можно сравнить это с темпами ручного производства, чтобы почувствовать разницу во времени и затраченных усилиях.

Чертеж устройства представлен ниже.

Понадобятся следующие механизмы:

  • гидронасос;
  • рукава;
  • двигатель механизма (привод гидронасоса) – может быть как на электрическом, так и на бензиновом ходу;
  • гидробак, гидрораспределитель.

Принципиальная схема – на рисунке.

Производительность работы всей системы напрямую зависит от мощности привода – именно на этот параметр следует ориентироваться на этапе проектирования механизма.

В самом простом варианте последовательность действий будет такой:

  1. Гидравлический домкрат жестко фиксируется на станине.
  2. С противоположного конца станины устанавливается лезвие в виде клина, которое поможет успешно раскалывать даже большие чурки и чурки со сложной внутренней структурой (многослойные, сучковатые).
  3. Домкрат подсоединяется к двигателю – электрическому, бензиновому либо к тракторной тяге.

Принцип работы устройства заключается в том, что пресс давит на чурку, смещает ее к лезвию в виде клина, и за счет дальнейшего механического давления она раскалывается о клин. Чтобы домкрат возвращался в изначальную позицию, он снабжается обычными пружинами. В итоге весь процесс идет в полностью автоматическом режиме.

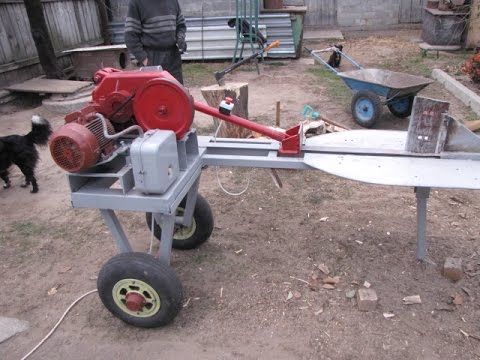

Особенности работы дровокола на бензиновом ходу, выполненного своими руками:

Профессиональные дровоколы: обзор модели champion lsh 5000

Наряду с тем, что вполне возможно своими руками сделать дровокол, можно приобрести и заводскую модель. Изделия обычно отличаются большей мощностью, длительностью службы и производительностью.

Рассмотрим особенности эксплуатации и технические параметры устройства на примере дровокола модели champion lsh 5000, функционирующего на электрическом двигателе.

Технические характеристики

Дровокол относится к гидравлическим механизмам, работающим на электрической тяге с мощностью двигателя 2700 Вт. Его основные характеристики следующие:

  1. Габариты чурки: в диаметре от 50 до 250 мм, по длине до 520 мм.
  2. Габариты изделия 950280520 см (соответственно длина, ширина, высота).
  3. Вес изделия 43 кг.
  4. Объем масла 3,5 л.
  5. Давление в гидравлической системе (среднее) 20 МПа.

Схема устройства

Составные элементы конструкции представлены на схеме.

Цифрами обозначены:

  1. Рычаг, с помощью которого осуществляется управление гидравлическим приводом.
  2. Защитная поверхность.
  3. Толкатель.
  4. Пластина, которая направляет движение дерева.
  5. Устройство для раскалывания чурок.
  6. Транспортировочная рукоять.
  7. Опорные элементы.
  8. Двигатель на электрической тяге.
  9. Рычаг для выключения.
  10. Блок с управляющими элементами.
  11. Колесо.

Вид сбоку демонстрирует болт, с помощью которого можно контролировать уровень масла в системе (1), и винт, обеспечивающий подачу воздуха в гидравлическую систему (2).

Условия использования

Дровокол используется при следующих условиях среды:

  • температурный режим от +5 до +40оС;
  • 1 цикл нагрузки длится в пределах 10 минут;
  • предельное время функционирования в условиях постоянной нагрузки – 4 минуты, после чего делается перерыв на 5-6 минут.

Дровокол лучше не использовать в экстремальных погодных условиях (сильных морозах), а также в местах с постоянно высокой влажностью воздуха.
Чтобы учесть электробезопасность, делается заземление с помощью:

  • металлической трубы (диаметр от 50 мм, длина от 1600 мм);
  • металлического стержня с минимальным диаметром 20 мм, минимальной длиной 1600 мм;
  • листа железа, покрытого цинком, с габаритами от 900400 мм.

ОБРАТИТЕ ВНИМАНИЕ. В качестве заземлителей не допускается применение остатков от трубопроводов, в которых содержимым были горючие жидкости (нефть, бензин и т.п.).

Подготовка дровокола к работе

Перед первым включением нужно убедиться в том, что пластина для защиты правильно установлено и смонтирована достаточно надежно. Далее нужно подготовить дровокол к работе:

  1. Сначала нужно осмотреть все элементы оборудования, чтобы убедиться в отсутствии болтов, гаек и других посторонних элементов.
  2. Если обнаружены неисправные детали, их лучше заменить.
  3. Механизм устанавливается на ровную поверхность высотой примерно 50-70 см от пола. Место для работы должно быть достаточно широким.
  4. Убедиться в том, что дровокол стоит надежно и не качается; при необходимости обеспечить его устойчивое положение подручными средствами.
  5. Перед началом работы нужно немного ослабить положение воздушной заглушки (винта), чтобы воздух смог поступать в масляный бак. По окончании работы винт, соответственно, затягивается обратно.
  6. Перед началом работы (особенно после длительного перерыва) нужно убедиться в том, что устройство функционирует штатно – для этого в течение 1 минуты нужно пропустить его на холостом ходу. Если посторонних звуков и шумов нет, можно приступать к работе.

Особенности работы на дровоколе

Во время работы нужно соблюдать несколько правил:

  1. Во время раскалывания чурки рычаги управления включаются и удерживаются в течение максимум 5 секунд, в противном случае установка может сломаться.
  2. Важно, чтобы двигатель не работал в противоположном направлении, поскольку в этом случае он с высокой вероятностью сломается. Бревно должно лежать только ровно, никакие углы наклона не допускаются. Правильность положения чурки на дровоколе и сравнение с неправильным вариантом эксплуатации приведены на рисунке ниже.

  3. Важно обращать внимание на то, чтобы раскол был равномерным и осуществлялся с помощью всей поверхности лезвия, равномерно, а не с одной стороны.
  4. Если бревно застряло в лезвии, нужно сразу прекратить работу и отпустить рукояти. Если чурку не получается удалить вручную, это нужно сделать с помощью клин, который вбивается в нее, чтобы оно чуть приподнялось над рабочей поверхностью, как показано на рисунке ниже.

ОБРАТИТЕ ВНИМАНИЕ. Выбивать застрявшую чурку молотком, топором, ломом и другими подобными предметами довольно рискованно – такие действия могут привести не только к повреждению рабочей поверхности устройства, но также к его случайному запуску. В этом случае дровокол может выйти из строя, и такую поломку устранить своими руками не удастся.

Замена масла

Наряду с периодическими осмотрами и заменами вышедших из строя элементов механизма техническое обслуживание дровокола заключается в своевременной смене масла. Делать это нужно в таком порядке:

  1. Дровокол отключается от сети.
  2. Болт, контролирующий уровень масла, удаляется.
  3. Далее дровокол необходимо наклонить в сторону опоры и слить остатки масла в предварительно поставленную емкость, как показано на рисунке.

  4. Чтобы залить новое масло, необходимо наклонить дровокол в ту сторону, на которой расположен двигатель, как показано на рисунке.

  5. После того, как масло будет залито, нужно убедиться, что его уровень лежит между двух канавок контрольного болта.
  6. Далее нужно крепко затянуть болт.
  7. Чтобы проверить, что система герметична, нужно установить механизм в рабочее положение, горизонтально, и убедиться, что масло не проливается.

ОБРАТИТЕ ВНИМАНИЕ. Во время эксплуатации важно регулярно проверять, на каком уровне находится масло. Контрольное положение – между двух канавок поверхности болта.

Возможные неисправности

Список возможных неисправностей и рекомендации по их устранению представлены в таблице.

вид неполадки предполагаемые причины меры по устранению древесина не расщепляется неправильное положение чурки чурку нужно класть ровно на рабочей поверхности чурка превышает допустимые габариты нужно взять бревно других размеров либо уменьшить чурку лезвие колуна истерлось наточить лезвие толкающий элемент движется не равномерно, а с рывками, слышны посторонние шумы недостаточное количество масла в гидравлике проверить уровень и долить до тех пор, чтобы масло доходило до черты между канавками контрольного болта в гидравлике скопился воздух выпустить воздух из системы двигатель работает штатно, но колун не движется не открывается клапан проверить. как работает клапан рычаги деформированы придать им правильную форму либо заменить на новые

Наглядно увидеть, как своими руками работать на этой модели дровокола:
